[아두이노 기초 강좌 10강] 푸시 버튼 플로팅 현상 해결하기 | 팅커캐드로 배우는 아두이노

이번 시간에는 푸시버튼의 플로팅 현상에 대해 알아보고, 그 현상을 해결하기 위한 방법을 소개해 드립니다.

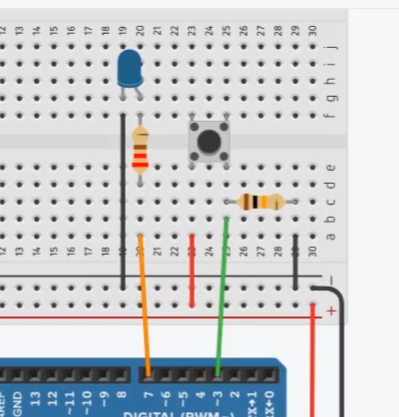

먼저 아래와 같이 회로를 구성해 주세요~

이 상태에서 버튼의 코딩을 한번 살펴 볼게요.

아래 3핀으로 연결된 라인은 버튼을 누르기 전까지는 닫힌 회로가 아니죠!



그래서 불안정한 상태랍니다. LOW도 아니고 HIGH도 아닌, 이러한 불안정한 상태를 플로팅이라고 해요.

이러한 플로팅 현상을 제거해 주기 위해, 저항을 사용해 줄거랍니다.

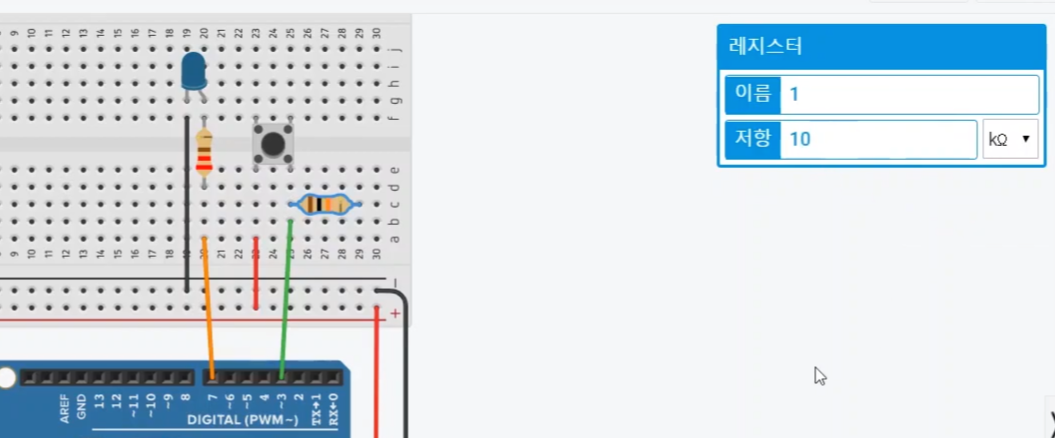

10k옴을 사용해 줄게요.

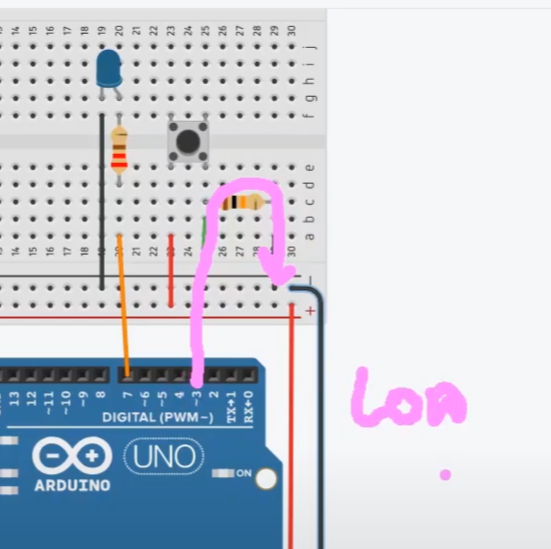

10K옴을 사용해서 아래와 같이 그라운드로 빼주세요~



이렇게 불안정한 상태를 그라운드로 빼주는 거에요.

그래서 3번핀은 계속 LOW를 유지하도록 만들어 주는거죠!

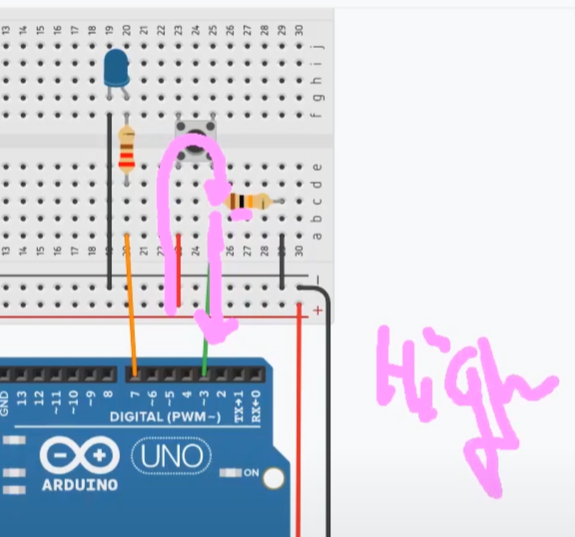

그럼 버튼이 눌러졌을 때는 어떻게 될까요?

버튼이 눌러지면, 3번핀으로 전류가 흘러들어와서 3번 핀이 HIGH가 되는거에요.
