[아두이노 기초 강좌 28강] 슬라이더 스위치로 코딩없이 LED 켜고 끄기

이번 시간에는 코딩 없이 슬라이더 스위치로 LED의 불을 켜고 끄는 방법에 대해 알아보겠습니다.



** 아두이노로 만드는 5가지 프로젝트 **.
LED꽃/스마트 무드등/ 피에조 피아노/ 반응형 액자/ 주크박스 만들기

피지컬 컴퓨팅 아두이노로 만드는 5가지 프로젝트!



먼저 슬라이더 스위치를 하나 가져와 볼게요.

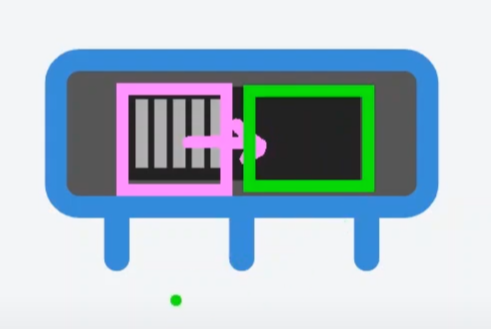

아래와 같이 슬라이더 스위치는 딱 2개의 옵션만을 가집니다.

핑크색 쪽으로 밀었는지, 그린 색 방향으로 밀었는지,

그래서 ON과 OFF 이 2가지의 기능만을 가집니다.



브레드보드를 가지고 와서 슬라이더 스위치를 꽂아볼게요.

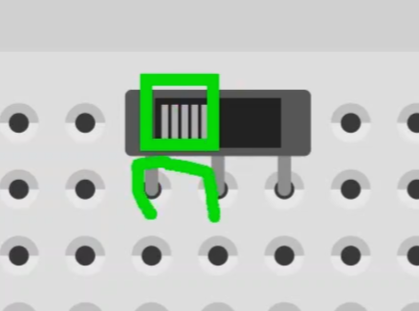

슬라이더 스위치를 왼쪽으로 밀어두면, 아래와 같이 왼쪽과 가운데 다리 두 개가 연결됩니다.

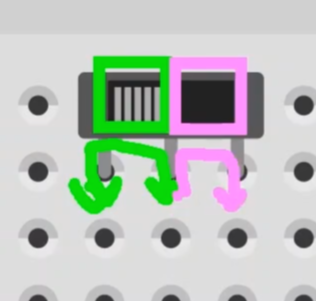

그리고 오른쪽으로 슬라이더를 밀면, 핑크색 쪽의 회로가 연결이 되는 거예요.

슬라이더를 밀 때마다 왼쪽 회로 또는 오른쪽 회로로 연결되는 구간이 달라지는 거예요.

그래서 가운데 핀은 어느쪽이든 계속 연결이 되어 있습니다.



아래 영상을 참고하시면, 보다 자세한 설명을 확인하실 수 있습니다~!

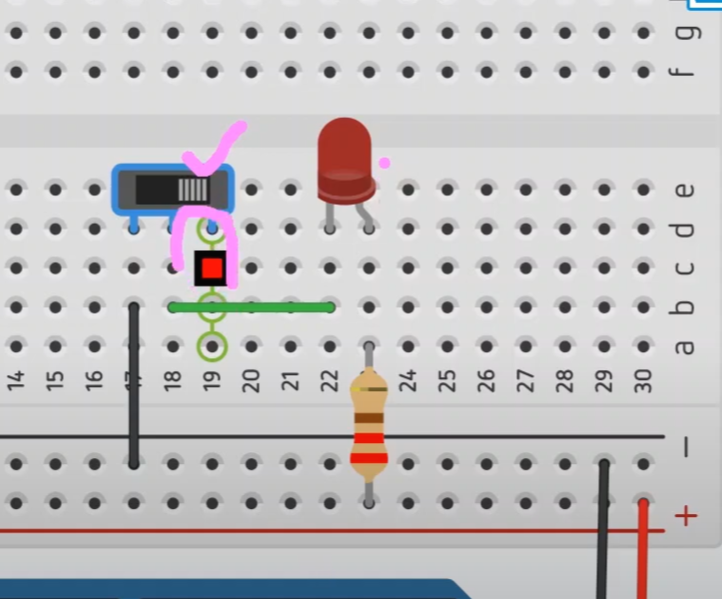

그러면, LED와 회로를 연결해 볼게요. 아래와 같이 LED의 음극 라인이 슬라이더를 통해서 흘러나갈 수 있도록 연결을 해 보겠습니다.

현재는 슬라이더가 오른쪽으로 연결이 되어 있죠.

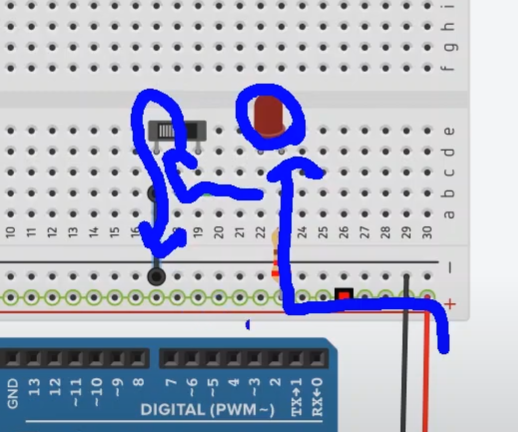

그래서 전류가 아래처럼 파란색 라인을 따라 흐를 수 있는 닫힌 회로가 만들어지는 거예요.

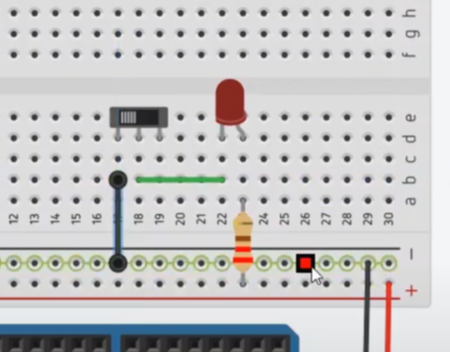

바로 시뮬레이션을 눌러볼게요.

현재는 슬라이더가 왼쪽 방향으로 민 상태죠~

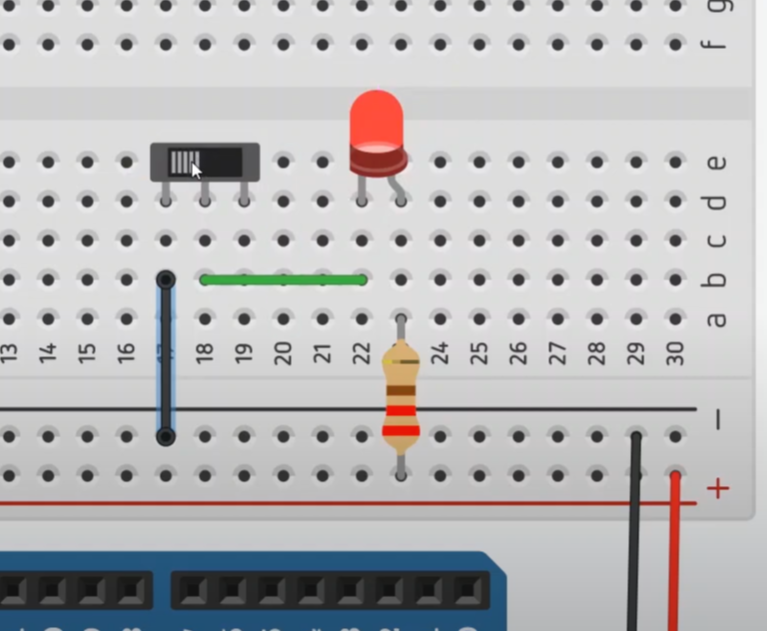

그러면 아래와 같이 LED가 켜진답니다.

그럼 슬라이더를 오른쪽으로 밀면 어떻게 될까요?

그러면 오른쪽 라인이 연결이 되는 건데,

오른쪽 라인으로 더 이상 전류가 흐를 수 있는 길이 만들어져 있지 않죠.

그래서 전류가 흐르지 못하기 때문에, LED가 꺼지는 겁니다.
