[아두이노 1강] LED 회로구성
오늘은 아두이노 1번째 강의로! LED회로를 구성하는 방법에 대해 알아봅니다.
(유튜브 강좌 듣기 LED편 : youtu.be/yLeGAaHmanY )

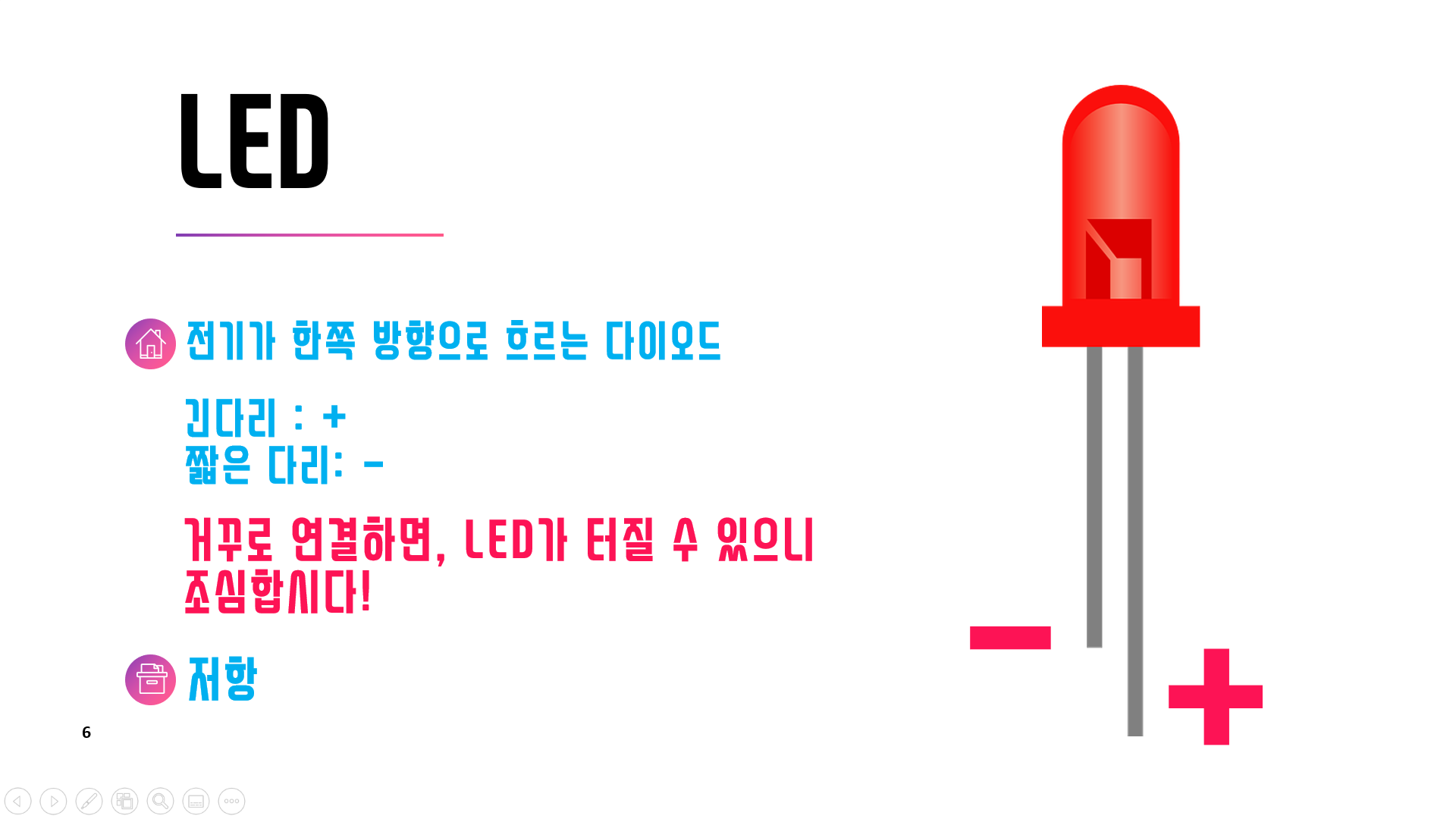

LED는 다리가 2개가 있어요.
아래 그림과 같이 짧은 다리!, 긴 다리! 이렇게 2개의 다리가 있습니다.
이 중, 긴 다리가 양극 (+), 짧은 다리가 (-)이에요~

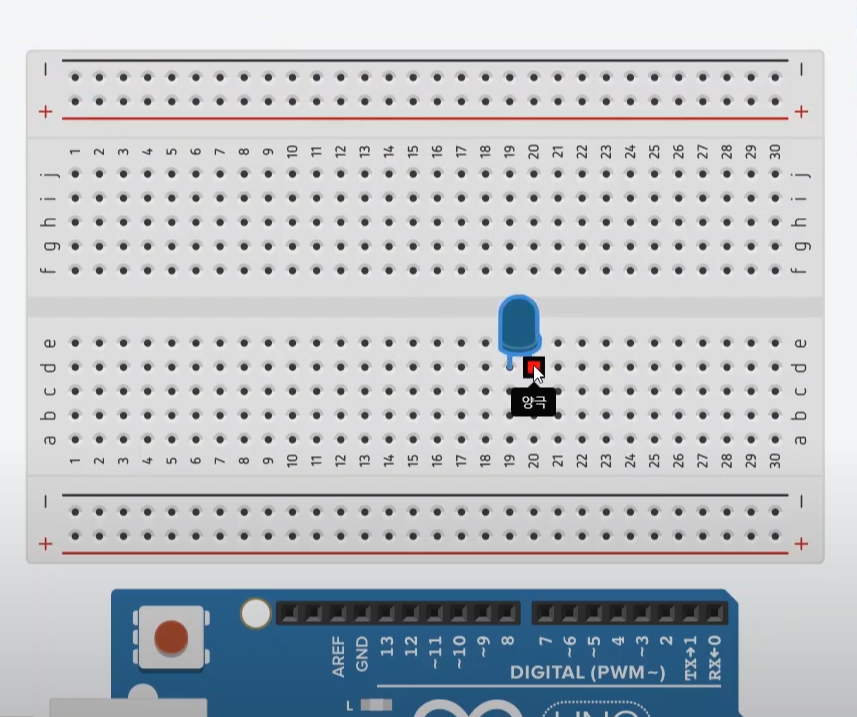

회로 구성을 위해 먼저, LED를 빵판에 연결해 줍니다.
그럼 심플하게 양극과 음극 다리를 먼저 아두이노 보드에 연결해 볼까요?
아두이노 보드에 있는 GND가 바로 그라운드(ground) 즉, 접지입니다. 이 GND는 LED의 음극라인 (짧은 다리)로 연결을 해주세요. 그리고 5V 전원공급핀으로 LED 의 양극라인 (긴 다리)을 연결해 볼께요.

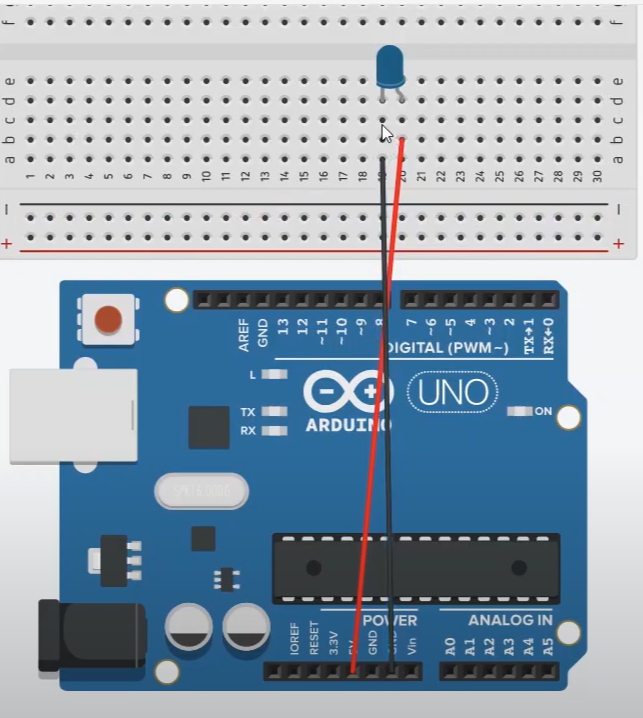

연결하면, 아래와 같은 모습이 됩니다.
하나는 5V 전원공급핀, 짧은 다리는 GND로 연결되었습니다.
자, 이 상태로먼 연결되면 LED에 불이 밝혀질까요?
그냥 이렇게 연결하면 될까요?

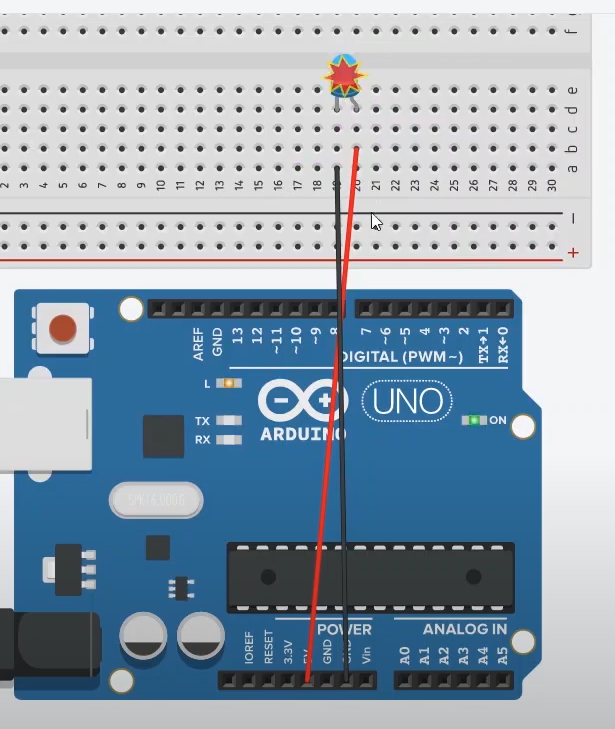

시뮬레이션을 누르면!!!
아래와 같이 LED가 퍽하고 터집니다!!
LED를 사용할 때는 2가지 주의사항이 있어요!!!
그 첫번째 주의사항이, LED의 각 다리가 양극, 음극으로 극성이 있다라는 점이에요.
그리고 2번 째 이유는 다음 페이지에서 이어서 설명드릴께요.
이번 시간에는 LED의 극성이 있다라는 점을 기억해 주세요!!
아래 영상을 클릭해서 영상으로 확인해 보세요~ ^^ 그럼 저는 다음 시간에 뵙겠습니다~
