[아두이노 기초 강의 13강] input_pullup | 회로구성이 필요없는 INPUT_PULLUP 에 대해 알아보자

지난 시간까지 풀다운 저항과 풀업 저항에 대해 알아보았는데요.

이번 시간에는 회로를 조금 더 간단히 만들어 사용할 수 있는 INPUT_PULLUP 기능에 대해 알아보고자 합니다.





아쉽게도 블록 코딩에는 그 기능이 없습니다.

하지만, 텍스트 코딩으로 아주 간단히 수정해서 사용할 수 있으니까 아직 텍스트 코딩이 익숙하지 않으신 분들도 한번 도전해 보세요~



이 INPUT_PULLUP 기능은, 풀업 저항을 대신해서 사용할 수 있어요.

그래서 풀업저항 회로를 구성하지 않고 바로 사용할 수 있답니다.

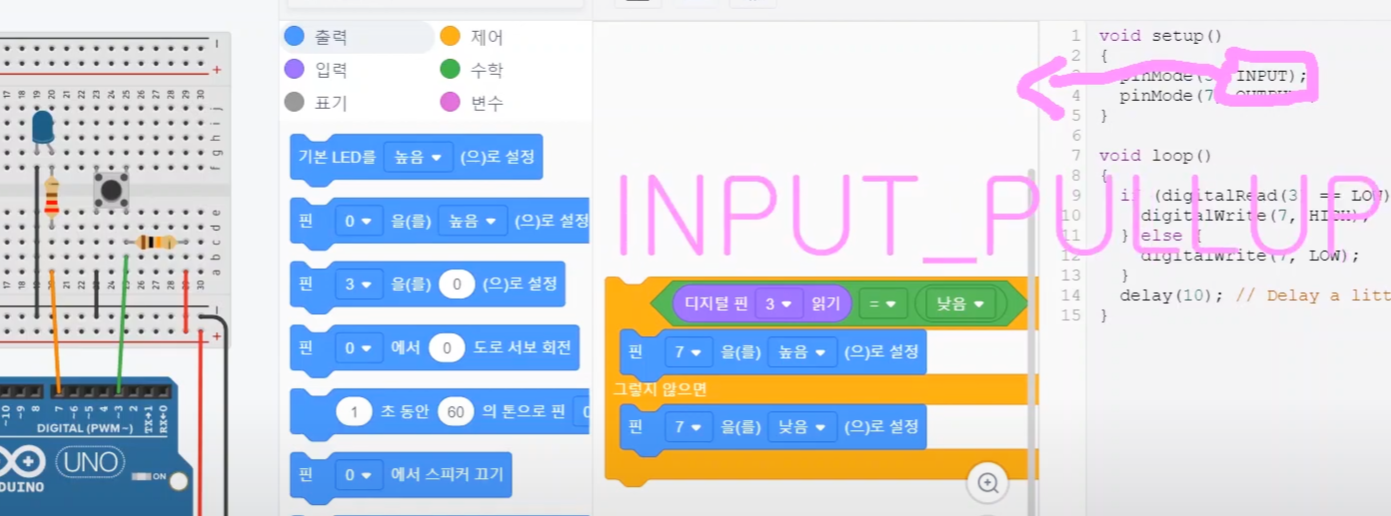

원래 텍스트 코딩에서는 pinMode를 정해줘야 하죠.

버튼은 입력장치이기 때문에, INPUT으로 설정을 해주어야 하죠.

이 INPUT대신에, INPUT_PULLUP이라고 적어주면, 이 풀업 저항의 회로를 대신할 수 있답니다.

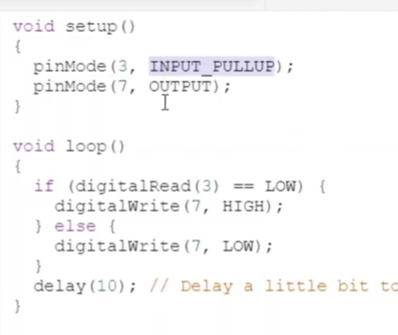

아래와 같이 문자코딩을 바뀌 주시고, INPUT_PULLUP으로 변경해 줍니다.

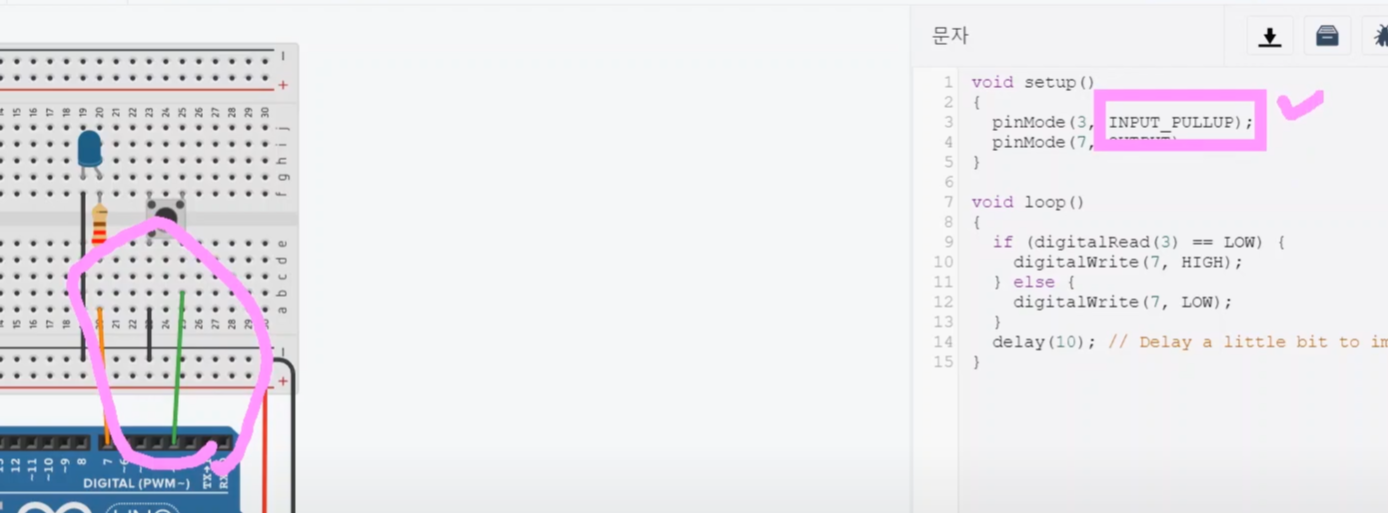

그러면 버튼의 회로는 아래와 같이 저항 없이 연결해 주시면 된답니다.

단, INPUT_PULLUP 사용 시, 아두이노 우노 보드 정품의 경우에는 20k 옴을 사용하며, 이 저항값을 변경할 수 없다는 단점이 있습니다.
