이번 시간에는 빛을 감지하는 조도센서에 대해 알아보고자 합니다.

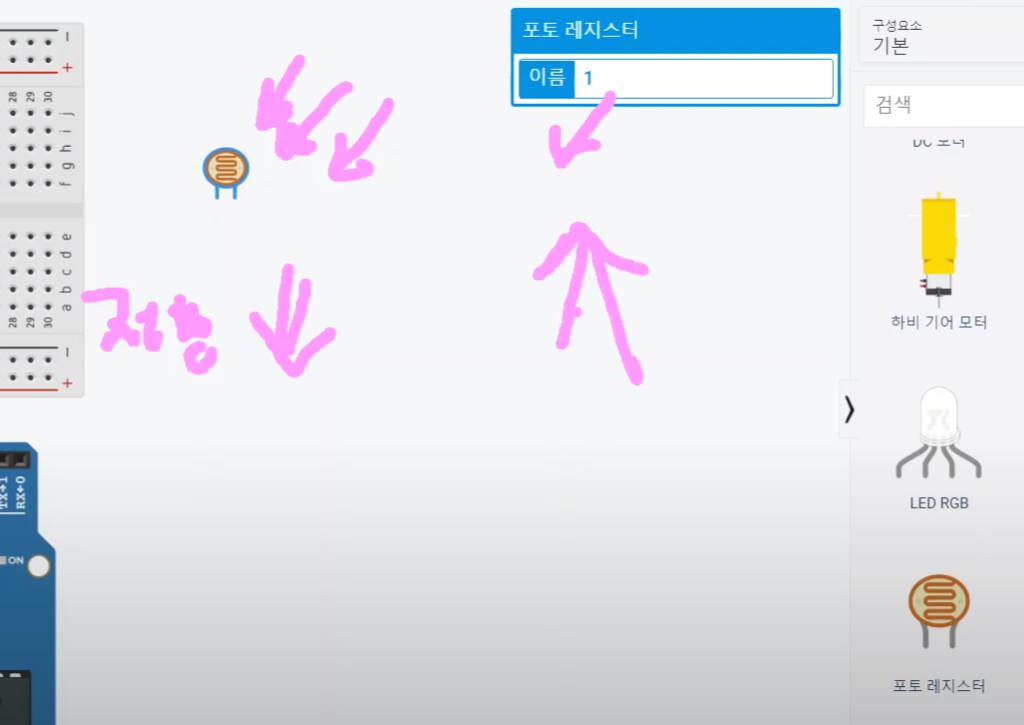

이 조도센서는 빛의 양에 따라 저항값이 달라집니다.
빛이 많이 들어오면, 저항값이 작아지고,
빛이 적게 들어와서 어두워지면 저항값이 올라간답니다.
조도센서의 회로를 구성해 볼 텐데요.
조도센서는 빛이 많이 들어올 경우 저항이 낮아진다고 했죠.

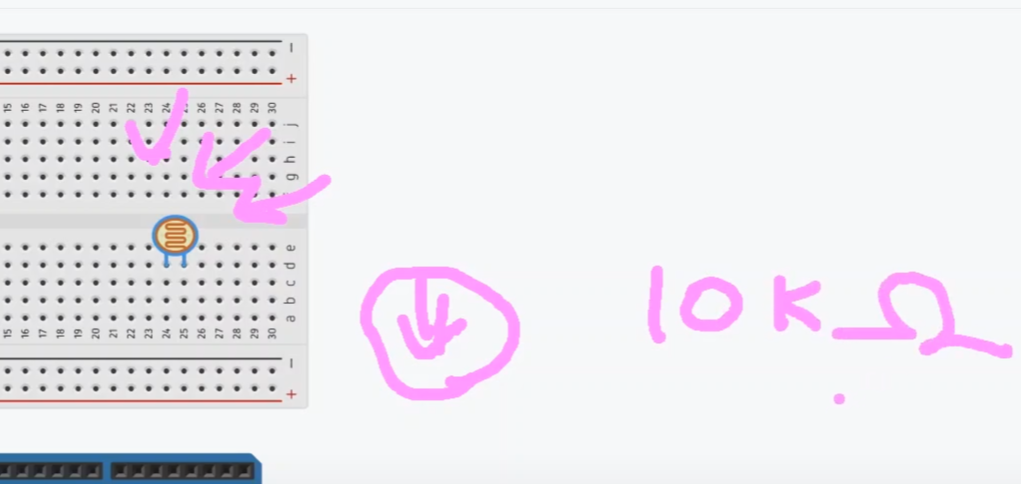

그래서 빛이 너무 많이 들어올 경우, 과전류가 흐를 수 있어요. 그래서 과전류가 흐르는 것을 방지하기 위해, 저희는 저항을 사용해 줄 거랍니다. 조도센서의 저항은 일반적을 10K 옴을 많이 사용한답니다.

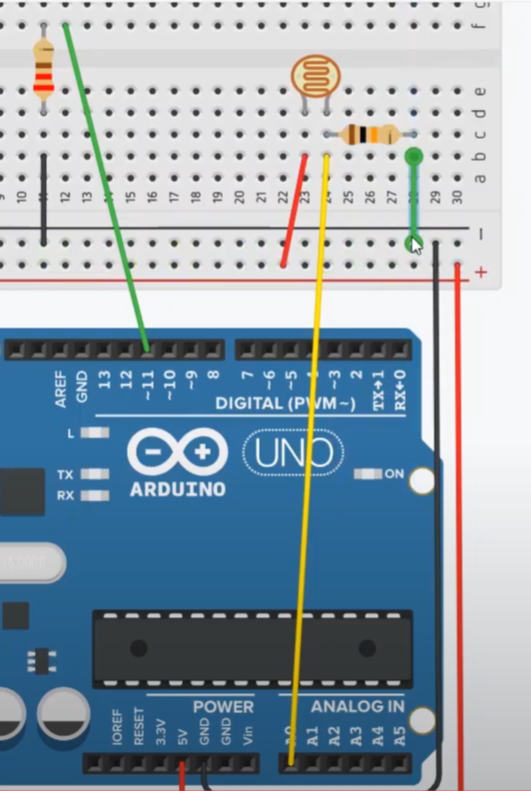

저항을 사용해서 아래와 같이 조도센서를 연결해 주세요.
조도센서는 아날로그 입력값을 받을 거랍니다. 그래서 A0에 연결하고, 아래와 같이 10k옴의 저항을 연결해 주었답니다.
아래 영상을 통해 보다 자세한 설명을 들어보세요~
