안녕하세요. 코드덤입니다.
오늘은 가변저항에 대해 알아볼 거예요.
저항기에는 크게 2가지가 있습니다.
고정 저항기와 가변저항기가 있는데요.
저희가 LED 회로 구성에서 사용했던 저항은 하나의 값으로 정해져 있었죠~!
이 저항이 바로 고정 저항기입니다.
오늘은 우리가 저항값을 바꿀 수 있는 "가변저항"에 대해 알아볼 텐데요~

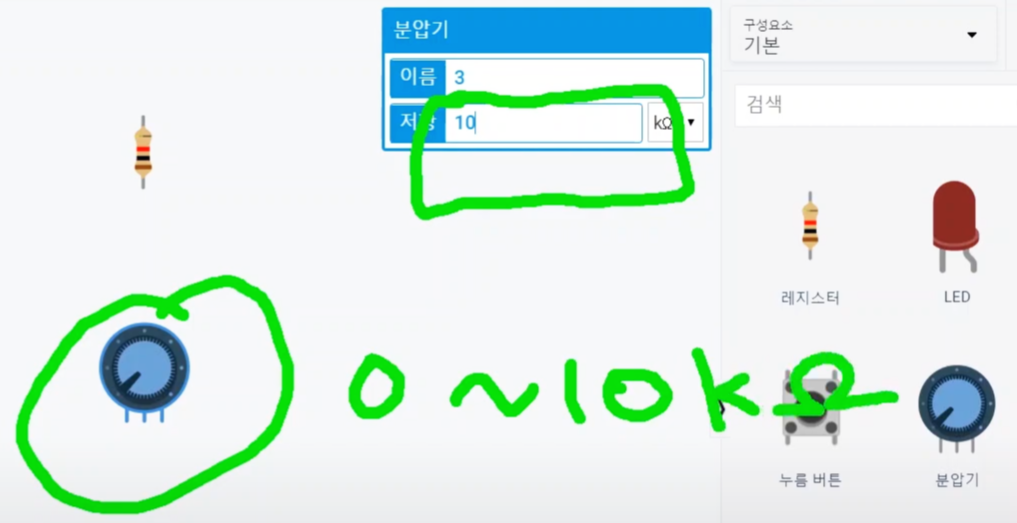

팅커캐드에서는 분압기로 되어있어요~ 전압을 분배시켜준다고 해서 분압기라고 한답니다.
가변 저항이라는 말은 말 그대로 저항값을 변경시켜 줄 수 있다라는 뜻입니다.
예를 들어 10K 옴 가변저항을 가지고 계시다면,
0~ 10k 옴까지 변경할 수 있다는 뜻입니다.
20K 옴짜리 가변저항을 가지고 계시다면, 0에서부터 20k 옴까지 변경이 가능하다는 뜻이에요.
여기에서 K는 키로, 즉 1,000을 뜻해요. 그래서 k옴은 키로 옴으로 읽어주시면 된답니다.
10K 옴 = 10,000옴입니다.
https://class101.app/e/Codethem_Maker_class
피지컬 컴퓨팅 아두이노로 만드는 5가지 프로젝트!
아두이노? 들어본 것 같기도 한데..? 📍아두이노(Arduino) = 나만의 작은 컴퓨터! '스마트 OO' , 어떤 제품 앞에 스마트라는 단어가 들어가지 않는 제품은 거의 없습니다. 그런 스마트 제품을 만들기
class101.app
오늘은 가변저항 값에 따라, LED가 서서히 켜지고 꺼지도록 만들어 볼게요.

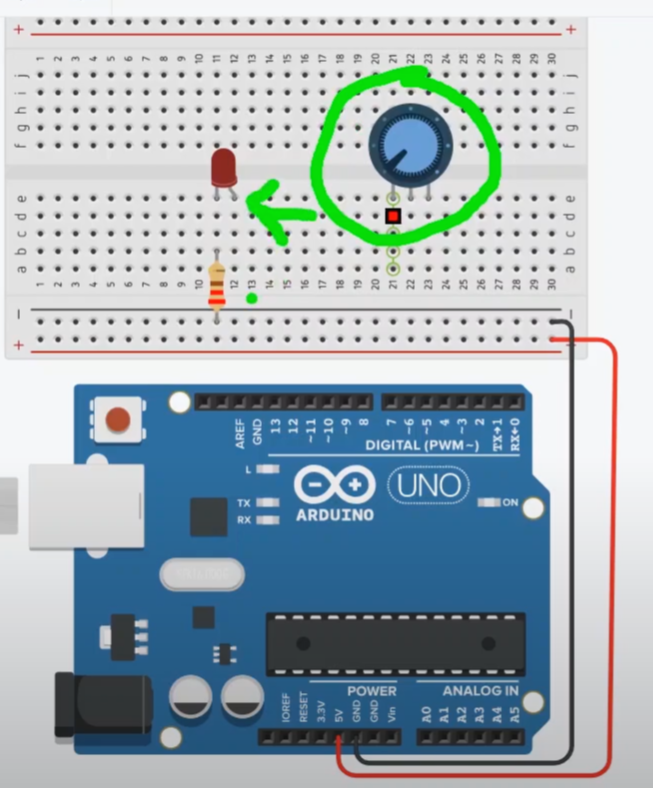

가변 저항을 보시면 다리가 3개가 있죠~
가운데 핀이 바로 가변저항값을 읽을 수 있는 신호핀입니다.
가변 저항은 극성이 따로 없기 때문에 나머지 양끝 핀은, 하나는 전원 공급 핀으로, 다른 하나는 그라운드 핀으로 연결해 주시면 된답니다.

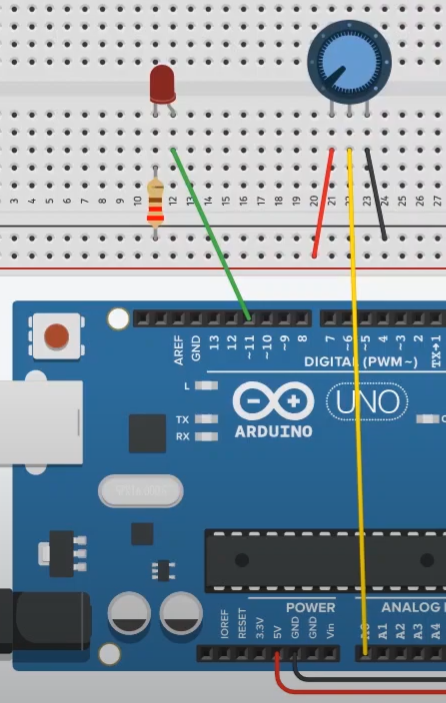

아래와 같이 먼저 회로를 구성해 줄게요.
LED는 11번 핀으로, 가변저항 신호핀은 A0핀으로 연결을 했답니다.
LED는 아날로그 출력 신호로 제어해 줄 예정이니까요,
LED를 연결하실 때는 PWM ~ (물결 기호)가 있는 핀으로 연결해 주세요~
먼저 가변 저항 값을 읽어볼게요.
팅커캐드에서는 직렬 모니터, 아두이노에서는 시리얼 모니터죠~
가변저항의 아날로그 입력값을 직렬모니터에서 먼저 읽어 볼게요.
시뮬레이션 하단의 직렬 모니터를 읽으면, 전원 공급라인 쪽에서는 최댓값인 1023 값으로 읽히죠~
그리고 분압기를 그라운드로 돌리면, 0 값이 찍힌답니다.
벌써 내용이 많이 길어졌네요~
다음 포스팅에서 이어서 진행할게요~
아래 영상을 통해 확인하시면 보다 자세한 설명을 들으실 수 있답니다.
