[아두이노 기초 강좌 22강] 가변저항으로 LED 아날로그 출력하기 | 맵 함수 map()

지난 시간에 가변저항에 대해 알아보고 회로를 구성해 보았는데요~

이제 본격적으로 아날로그 출력으로 LED를 서서히 켜고, 서서히 꺼지도록 만들어 볼게요.

 LED 아날로그 출력 명령어를 가지고 올게요.

그리고 그 값에 가변저항값인 A0값을 넣어 줄 거예요.

그런데 여기에서 주의해야 할 사항이 하나가 있어요~

아날로그 입력값의 범위는 0 ~1023입니다.

하지만, 아날로그 출력 범위는 0~255예요.

범위에 차이가 있죠!

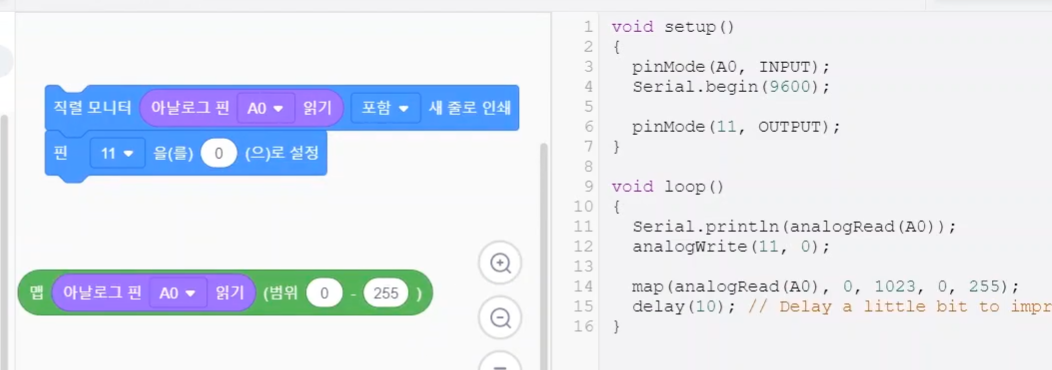

이때 사용하는 함수가 바로 맵 함수입니다. map()

맵 함수는 특정 범위 값으로 조정해 줄 수 있답니다.

저희는 아날로그 입력 핀 A0의 값을 0~255의 값으로 조정해 줄 거랍니다.

이렇게 작성한 명령어를 핀 11번의 아날로그 출력으로 넣어볼게요.

시뮬레이션을 돌려서,

분압기의 손잡이를 한번 돌려보세요~

그 정도에 따라 LED의 밝기가 달라진답니다.
